A mais recente montagem do PY2DJW - Amer

                                                         O   MINIMALISTA .

Um transmissorzinho com o mínimo de complicações para render o máximo de eficiência.

                                                                                                                Amer J. Feres, PY2DJW.

                                                                                                                   py2djw@gmail.com

          Estamos  vivendo uma  época  de grandes  evoluções  nos equipamentos  para radioamadores. As tecnologias do estado sólido e da era digital vieram para ficar. E há dezenas de colegas projetistas e montadores demonstrando  suas maravilhosas criações. Colegas esses que eu admiro e a quem rendo minhas homenagens.

        Mas há ainda, e sempre haverá, os “old timers”, saudosistas  e também os principiantes em montagens, sem muito conhecimento e com dificuldades para adquirir peças que, muitas das vezes, terão que ser importadas. E para esses, nada melhor que uma montagem à moda antiga com a rica sucatinha caseira sempre à mão ou facilmente adquirivel.

       É para esses que ofereço uma opção muito simples, agradável de ser fabricada em casa e, que sem dúvida, lhes proporcionará grandes satisfações: um transmissorzinho pequeno  (o protótipo foi montado sobre um chassis de 23 X 15 cm) com um mínimo da circuitos e muito poucas peças e ainda, sem grandes ajustes a fazer. Como sempre, a fonte foi montada em um pequeno chassis separado (por várias razões que facilmente se justificam):   foi feito um oscilador a cristal para simplificar o projeto (se bem que há previsão para a entrada de um VFO externo); foram usadas somente três válvulas: uma 6BA6 como osciladora a cristal, uma 6AQ5 como “buffer” e  uma válvula de saída que fica à escolha do montador, mas que no protótipo foi a excelente valvulinha “compactron” 6GV5.  Se achar que terá dificuldade em montar o transmissor num chassis tão pequeno, use um  maior para que possa ter mais “larguesa” na colocação das peças.

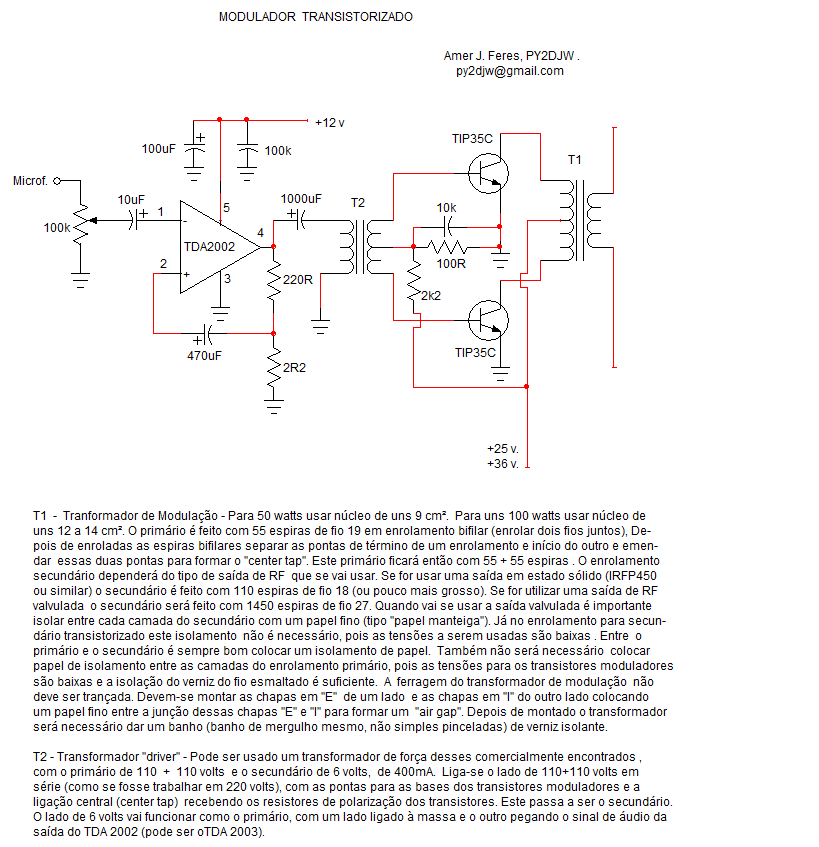

       Seguem algumas fotos da montagem, a título de sugestão  para a distribuição das peças e também os esquemas elétricos das diversas partes: do excitador, da saída de RF, do modulador (que é transistorizado) e, finalmente da fonte de  alimentação. O transmissor foi feito somente para 40 metros, mas poderá ser montado para 80 metros, adaptando-se as bobinas e até mesmo para as duas faixas, 80 e 40 metros, com a possibilidade de ser por troca de bobinas de encaixe ou de chaveamento.

*** --- ***
